Щит распашных ворот , как и любых представляемых нами ворот, изготавливается под конкретный размер проёма, с индивидуальным дизайнерским и цветовым исполнением. Как и в случае с откатными (сдвижными) воротами, в щит распашных ворот может быть встроена калитка. Для управления распашными воротами также имеется большой выбор высококачественной автоматики ведущих производителей.
На рисунке представлена конструкция распашных ворот
1 – жесткая металлическая рама, 2 – обшивка, 3 – петельные столбы, 4 – петли, 5 – задвижка.
Металлическая рама - это сварная конструкция, изготавлинная из стальной трубы 60х40х3 мм, у которой есть внутренняя, стальная рама, изготовленная из трубы 20*20*1,5 мм., придающая жесткости, а также для крепления обшивки ворот. .Раму ворот можно обшить различными материалами: сэндвич - панелями, профнастилом, деревом,поликарбонатом или сделать решетчатой.

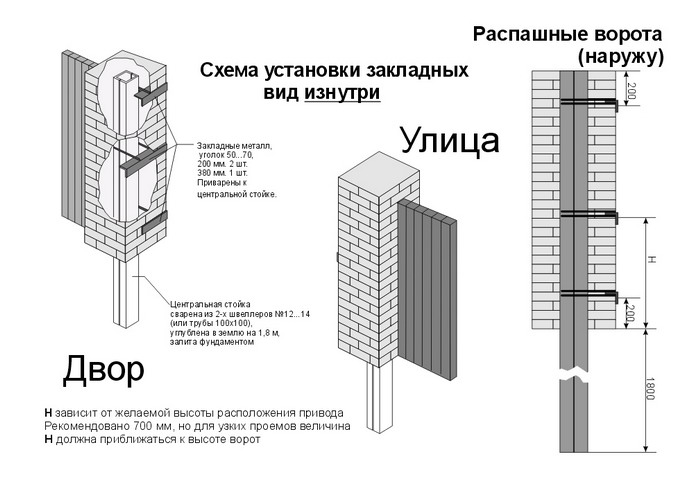

Для крепления створок ворот к столбам (кроме металлических столбов) необходимо при их изготовлении предусмотреть закладные элементы.

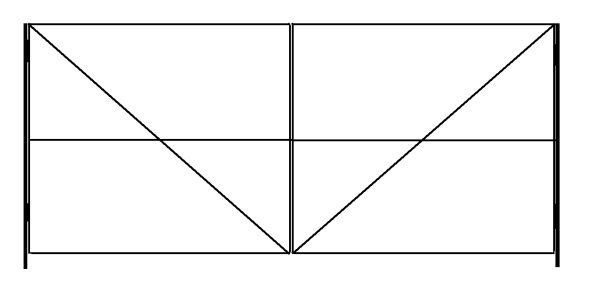

Схема распашных ворот

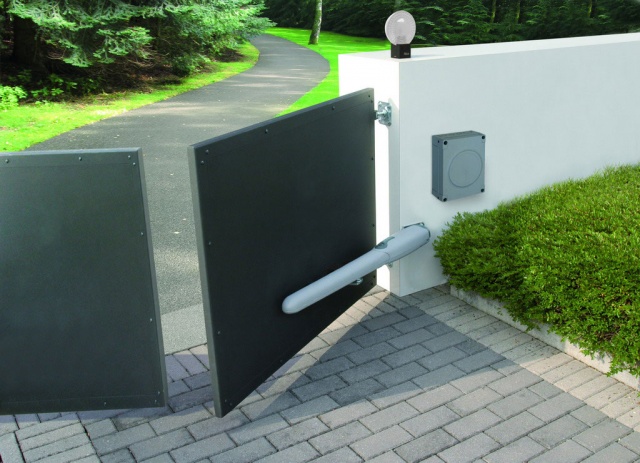

Распашные ворота
Каркас распашных ворот и петлевые столбы изготавливается из профильной металлической трубы 60*40*2 (80*40*3) мм. Внутреннее заполнение – «паук», изготавливается из профильной трубы 20*20*2 (40*20*2) мм. Каркас ворот подготовлен под обшивку профильным листом с одной или двух сторон.Створки навешиваются на петлевые столбы при помощи петлей 20*180 мм., по 2 шт. на створку при общей площади ворот до 12 кв.м. и 3 шт. при большей площади. Для окраски щита ворот используется полуматовая полиуретановая краска. Основные цвета: 8017 –шоколадно-красный, 6005 – зелёный мох, 9005 – черный янтарь. Щит ворот данного типа позволяет перекрыть проёмы высотой от 1,8 до 3 метра и шириной от 3,1 до 7 метров. Данный шаг важен только для определения стоимости щита ворот ( если нет точного совпадения с таблицей, то округляется до большего значения). В состав комплекта распашных ворот входит: две створки (возможно разной длинны в пределах ширины проёма) под обшивку с 2-х сторон, два петлевых столба с приваренными петлями. Запорный поворотный механизм и усиление под установку электропривода в состав комплекта не входит и приобретается дополнительно.
